AmpとDAC部、2枚分割構造になりました

左がアンプ基板、右がDAC基板

来週末の30日（土）はポタ研2016夏に出展します。今回はバランス対応ポータブルDACアンプPEHA-200の試作機を出す予定です。

春のヘッドホン祭りでもPEHA-200の試作品を出したのですが、みなさまのご要望を聞いて大幅に仕様を変更し、別物のようになっています。

変更点は

1. 普通の3.5mm3極アンバラも入出力出来るようにしました。もちろん2.5mm4極バランスの入出力もできます。

2.　丸型光デジタル入力（3.5mmアナログ兼用端子）を上面に持ってきました。

3.　DAC部とアンプ部を分割して2枚を合わせる構造にしました。

ケースはこれまでのケースに入りきらなくなったので、新設計となりますが今回はケースが間に合いそうにありません。

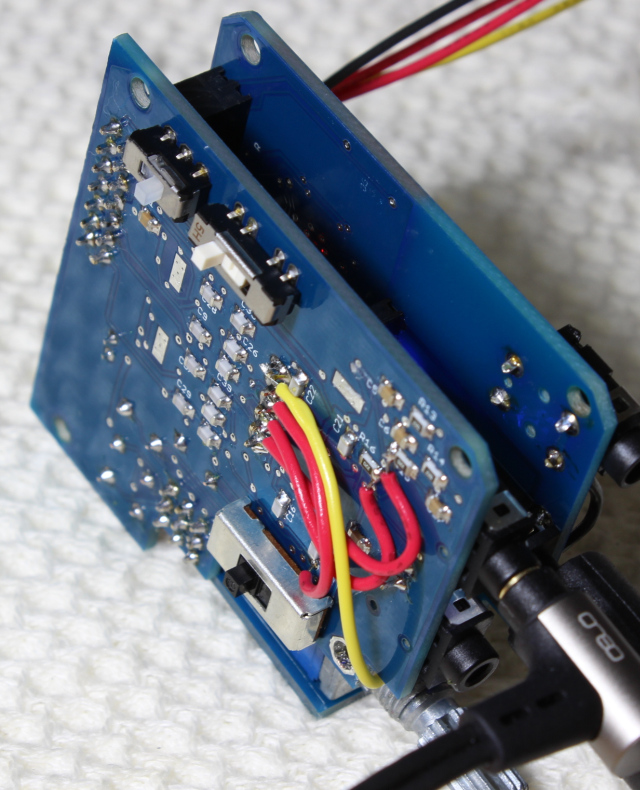

右下が入力切り替え（アナログ/デジタル） 上短いのがクロック周波数切り替えスイッチ 上長いのが電源スイッチ（OFF/Ａｍｐ/+DAC）

特長は

1. 通常のポタアンに搭載されるDACチップはESS社のものですと9018K2Mというモバイル用ですが、本機では贅沢にも据え置き機用のフラッグシップである9018Sを使用しています。

2.　消費電力を抑えるためにDACのマスタークロック周波数を（手動で）切り替え出来るようになっています（Fs48ｋHz以下の音源では省電力運転で動作させることができます）。

3.　電源もポタアン使用のみとDAC使用の2接点で切り替えて省電力使用ができるようになっています。

デジタル音源の再生も一応可能ですが、完成品までには仕上がっていません（またケース無しで試聴となります）。

興味のある方は是非お立ち寄りください。場所は中野サンプラザ15F部屋はリーフでA&Kとゼンハイザーさんの間です。
